電腦數字吊桿控制系統

1、 功能和特點介紹

電腦吊桿控制系統利用高可靠的工業控制技術，將分布在不同地點的多個設備聯系在一起，通過一臺控制主機作為中央控制器進行統一的監控和管理，形成一個集中式的控制系統。整個系統全部采用模塊化結構，大大提高了系統的可靠性。同時，使用圖形化觸摸屏用戶界面作為人機對話界面，具有操作簡單，運行簡單可靠的特點。

系統的主要功能有：

· 采用專用智能化控制模塊控制吊桿的自由升降

· 控制臺采用MODBUS485總線，實現高可靠性通信

· 在吊桿行程上的任何位置都可設置單一自由定位位

· 控制任何一個吊桿的上行、下行、定位和停止

· 控制任何一個吊桿的上限到位、下限到位和定位到位的停止

· 可以在一場演出中設置99個場景的吊桿定位設計

· 可以在一個場景中同時動作8道吊桿(具體數量依現場情況而定)

· 在每個場景設計中，可以分別設置每個吊桿的不同定位位置

· 可以對已經設計好的場景內容進行修改

· 在演出中，可以按照任意的場景順序控制吊桿位置

· 在線路的運行過程中，具有定位誤差的自動學習和校正功能，定位誤差小于1CM。

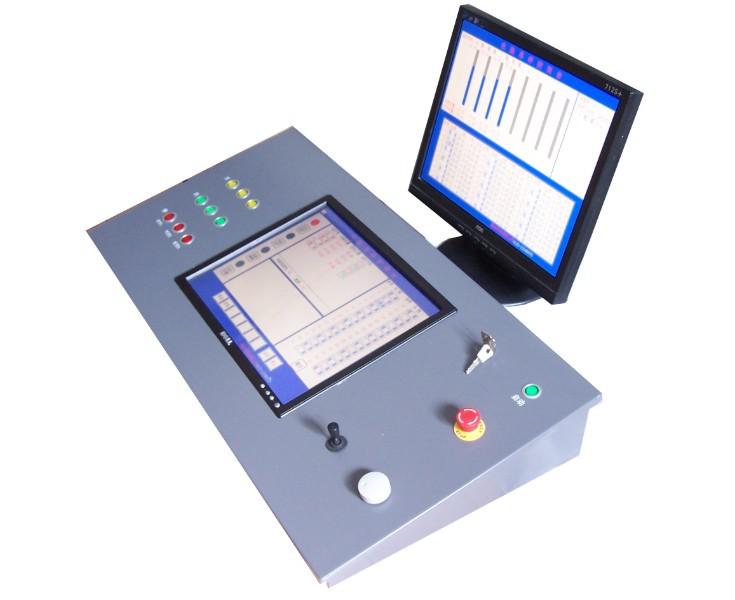

· 控制臺包括一臺17寸觸摸顯示屏、操縱搖桿、多用途光輪及對開控制按鈕。輔助17寸顯示器，可實時顯示運行吊桿的動態位置，及所有吊桿的限位及定位位置等信息。

系統特點：

· 靈活的配置方式，可任意增加或減少吊桿路數

· 完全模塊化結構，大大減少了現場布線的工作量

· 高可靠的自動化控制技術，確保系統的安全可靠

· 多重故障診斷措施，確保系統運行的安全可靠

· 精確的定位精度，定位誤差小于1CM

· 高可靠性的傳感技術，在任何惡劣的環境下都無需維護
