可調速定點定位電腦吊桿控制臺

可調速定點定位電腦吊桿控制臺在原電腦吊桿控制臺的基礎上增加了調速旋鈕和PLC變頻調速器調速控制信號輸出接口，可控制使用變頻調速器的吊桿系統。使其實現隨時調節吊桿運行速度。由于采用電腦控制，使其實現隨時調節吊桿運行速度，可實現變頻吊桿的軟啟動和到定位點的自動減速停止，實現了吊桿的高效穩定運行。具有極高的性能價格比。

該系統由電腦操作臺,PLC接口箱，強電控制柜組成。電腦操作臺和PLC箱之間使用一根四芯信號線連接，最遠距離可達100米，方便設備安裝和使用。

該系統采用光電編碼器作為吊桿位置傳感器，結合電腦數字控制技術，適用于各種舞臺吊機。安裝和調試簡單方便。比使用多圈電位器的定位系統，抗干擾防噪聲性能更強，控制精度更高。

因?yàn)槭褂昧讼冗M(jìn)的電腦數字控制技術，所以大大提高了吊桿控制系統的反映速度和控制精度，實現了對電動升降吊桿的定點控制。使用該系統可任意設定每個吊桿的零位、下限位、上限位、定位位等參數，并可控制吊桿系統的任意幾個吊桿的集中控制，和預先設定的場面的控制。

由于采用了先進的數字控制技術，控制系統可對吊機的運行精度進行自動的調整和校正，抵消吊機滑車的影像。提高系統的運行精度。

該設備占地面積小、功能全、操作界面通用，使吊桿控制系統編配簡單，換場快捷，運行可靠性強。

變頻調速器接口，實現吊桿的軟啟動和減速停止，可在吊桿運行中任意吊速。實現了吊桿的高精度、高平穩運行。

主要功能特點：

·大屏幕彩色17寸顯示器，漢字操作界面。

·實時顯示吊桿當前位置。

·顯示吊桿定位位置。

·顯示吊桿當前位置的狀態(是上限位、下限位還是定位位)。

·可在吊桿行程的任意位置設置吊桿的零位、下限位和上限位。

·可在吊桿的上、下限位間任意位置設置一個定位位置。

·控制一個或多個吊桿，同時上升、下降和停止。

·控制任意一個或多個吊桿上升或下降，并在運行到上限位、下限位或定位位自動停止。

·配合變頻調速器，控制吊桿的運行速度和吊桿軟起動和減速停止。

·最多可同時選擇控制吊桿數：8

·可設置多達99個場景的定位存儲。

·每個場景預置中，可設置8道吊桿的定位位置。

·可按任意場景順序演出換場，控制吊桿運行至設定位置。

·控制電動定位吊桿通道數：16~128。

·重復定位精度：±2MM

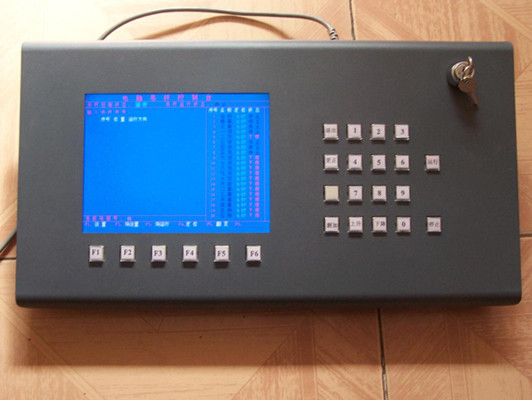

II型電腦吊桿控制臺，10.4寸液晶顯示屏。

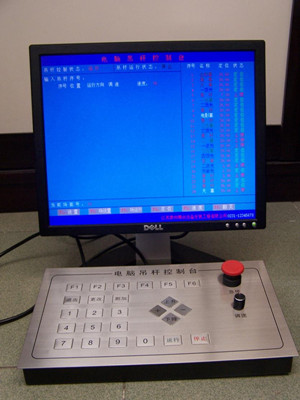

Ⅲ型電腦吊桿控制臺采用不銹鋼拉絲面板，金屬按鍵。17寸顯示器。

為滿足多臺吊桿共同使用一臺變頻調速器的要求，特別設計了變頻調速器切換矩陣控制系統，系統由控制臺和切換柜組成。矩陣控制臺有倆個規格分別為：24選1、40選1。 切換柜回路可選定。矩陣控制臺
