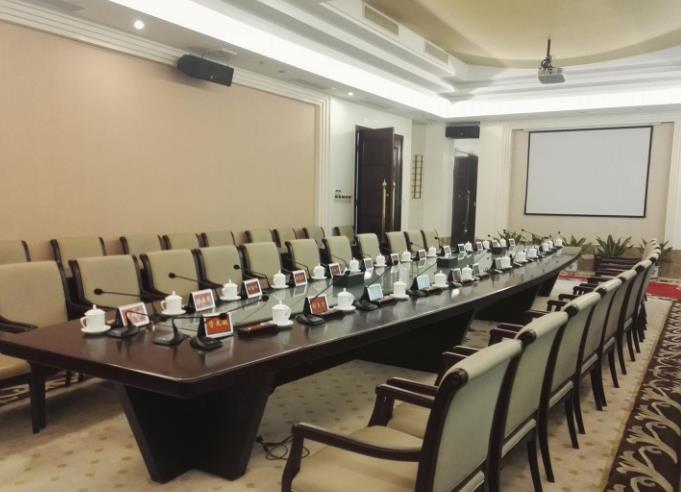

重慶某單位會議系統施工實施方案及調試方案

本項目為重慶某單位會議系統建設，下文將分享部分會議系統施工實施方案及調試方案。

一、會議系統施工實施方案

1.投影幕布的定位，投影儀支架的現場定位。

2.所有會議信號線、控制線、電源線必須為整根結構。按圖施工放線完畢后，需對每根電纜在連接系統前進行兩次以上的全面測試，要求電纜不短路、不斷路、外皮不破損且絕緣符合有關標準且合格。

3.在每根電纜的兩端使用同一規格、統一型、準確無誤的永久性標志，以標明電纜的編號、用途、設備接駁口編號等全部數據，并將以上內容制表后作為設備調試和日后維修時的標準依據。

4.在線纜敷設結束，機房、設備間裝修基本結束，具備設備安裝條件時，開始安裝機柜設備;在天花、墻面粉刷結束開始安裝AV 信息地插座。

5.對各個音頻頭和視頻頭要對照接線圖逐個用錫焊焊好，嚴禁虛焊。

6.機柜內的設備連接前，先畫好原理圖和接線圖，嚴格按照圖紙來接線，并做好存檔記錄。設備接駁完畢后，將機柜接線圖和原理圖打印粘貼在機柜門內側，作為設備調試和日后維修時的標準依據。

7.在會議控制室設置保護接地和工作接地，接地電阻不大于4歐姆，音頻設備的電路工作接地點，如傳聲器輸出屏蔽線接地，功放輸出變壓器接地端等均應接至該接地裝置，并構成系統一點接地，音頻設備正常不帶電的金屬外殼、部件等均應接至電氣專用保護地線。

二、會議系統調試方案

1.要設定好投影儀等顯示設備。因為安裝環境的限制，通常很難準確地按照產品對距離的要求進行安裝，因此在工程調試時需要對顯示設備進行調整和設定，這樣做還可以使攝像、編輯設備的調試有一個準確的參照，在一般的工程中，顯示設備的調整主要是投影機的調整，高速的方面包括：圖象變形的高速等，對于有多媒體顯示時還要進行行頻和場頻和場頻的調整，特別需要注意的是：是圖象變形的調整時，如果環境條件不具備，就要充分利用投影機的“斜投”功能進行彌補。

2.進行攝像、編輯和分配設備的調試。因為投影儀在不同的工作狀態和工作環境下，成像質量會有較大的區別，所以工程完工工后應該對投影儀進行統一的調整。

3.連接多媒體系統和顯示屏控制系統，做音/視頻信號的傳輸和切換測試，確保多媒體系統的正常運轉。

4.視頻會議系統的本地調試：和現場網管人員設定好視頻會議終端的網絡IP、網關等，本地視頻的圖像傳輸是否正常等。

5.視頻會議系統的遠程調試：和現場網管人員設定好視頻會議終端的網絡IP、網關等，與遠端會議室的連接是否暢通，圖像和文本的傳輸是否丟幀等。
