專業音響系統中卡儂頭如何連接?

卡儂頭是專業音響系統中一種音頻接口頭，專為電容麥等高端話筒服務，卡儂頭分為兩芯、三芯、四芯等種類，可以通過48v的幻像電源或話放把聲音正常輸入到電腦上。那么專業音響系統中卡儂頭如何連接?

?國際電工標準IEC268-11和IEC268-12中分別介紹了兩類不同排列方式的“卡依”插件。其中又分為2針、3針、4針、5針等，兩個標準規定的3針卡儂插接件針腳排列相似，都普遍應用在上，但接點的編號次序卻有區別。? ???

為了避免卡儂插頭接線出現錯誤，國際電工標準IEC268-15和我國國標GB/ T14197—93《聲系統設備互連的優選配接值》中，介紹話筒的供電系統時，分別畫出了兩種類型卡儂插頭的接線圖。很多音響技術文章卡依插頭的接線時介紹不多，也不準確。這樣，必然會導致初學人員焊錯插頭而使整個音響系統出現故障的問題。根據這種情況，按照有關資料的介紹，下面介紹一下專業音響系統中常見的幾種連接器，供大家參考參考。

?1.圓形連接器???卡儂式三插針連接器屬于宜插彈鍵鎖定式。這種連接器常用于話筒和調音臺的連接中。??

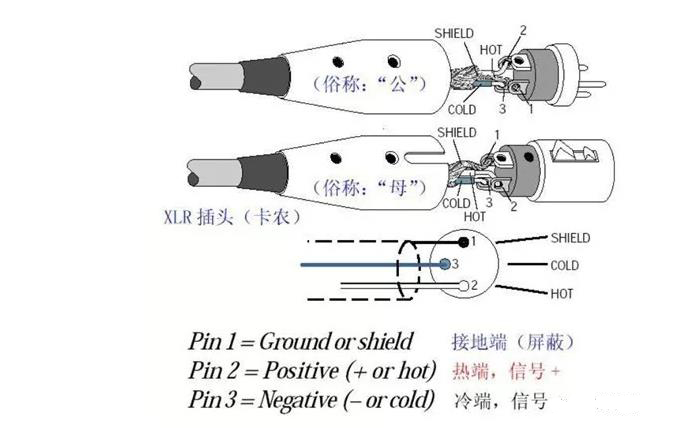

其產品分為：插針式連接器(型號YSlJ3F)和插孔式連接器(型號為YSlK3P);固定端插針式連接器(型號為YSlJ3F);固定端插孔式連接器(型號為YSlK3F)。插針式連接器的接點編號應從配合面看去，如果是插孔式連接器則應從接線端看。把這種連接器用于平衡式連接傳輸時：接點①接屏蔽層，接點②接信號熱端，接點③接信號冷端;如果把它用于非平衡傳輸時：接點②接信號端，接點①和②合并接屏蔽與信號回線。???

YC系列的卡儂屬于直插式。這種連接器在專業音響系統中用得也很多，其中三插針的(自由端型號YCJ3P、固定端型號YCK3F)也常用在話筒與音響設備的連接中;五插針的(自由端型號YCJ5P、固定端型號YCK5F)在一些文章中被稱為DIN插件，它常用在音響設備的立體聲信號雙向饋送，錄放組合端的連接、頭戴耳機的連接端，以及話筒、電唱盤、調諧器等音響設備輸出信號的傳遞。編號順序應該從插針式連接器配合面看，如果是插孔式連接器則應從接線端看。在音響系統中應用YC型的卡儂各接點的分配見下表。YC系列和YSl系列兩種類型連接器的尺寸和定位標志的位置不同。

2.同心式連接器??

?同心式連接器也是常見的接插件。按接線數目分，同心式連接器有二芯、三芯兩類產品。按插頭直徑區分，同心式連接器有6.25mm、3.5mm、2.5mm三種規格。在專業音響設備中常用插頭直徑為6.25mm的這一種。其中二芯的型號為CS635—2、三芯的型號為CS635—3，相應插口的型號分別為CK635—2和CK635—3，即常說的“大二芯插頭”和“大三芯插頭”。常被用在音響設備之間的信號饋送，功率放大器至音箱間的信號饋送，調音臺的線路輸入端口以及一些話筒輸入端口等。其接點分配見下表。?常說的蓮花插頭為TX型連接器，它也屬于同心式連接器，由于它的插頭環部開了幾條間隙，使園環分成了幾塊弧形片，幾塊弧形片包圍著插頭芯，象一朵花的樣子，因此它又被稱為蓮花插頭。TX型連接器常被用在調諧器、錄音機、錄像機、VCD機等音源設備的信號輸出端。?

?上面簡要介紹的常用連接器，在實際工作中怎樣選用是由使用的音響設備的端口類型決定的。而音響系統中往往又由多臺音響設備組成，多臺音響設備之間連接應選用的連接器也可能同時出現多種類型。在這種情況，應該根據需要采用專門的轉換器來滿足專業音響系統配接的要求。?
