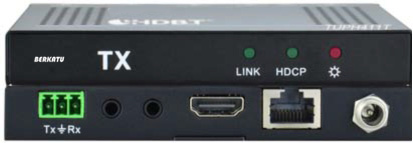

發射端前后面板

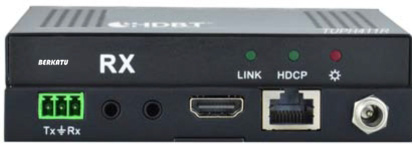

接受端前后面板
產品介紹
TPUH4110是一款集成HDBaseT技術的高清信號遠距離傳輸器，包括發射器（TPUH4110T）和接收器（TPUH4110R），HDMI信號從發射端輸入，接收端輸出，信號分辨率高達4Kx2K可以通過單根CAT5e/CAT6a電纜將信號延長輸出至70米，支持CEC功能、RS232雙向通訊功能和雙向IR控制。此外，TPUH4110還支持單向PoH功能，發射器給接收器供電。
產品特點
l 支持全高清視/超高清頻信號：1080P 3D和4Kx2K分辨率
l 單根CAT5e/CAT6a電纜傳輸分辨率為1080P的HDMI信號最大距離為70米，傳輸分辨率為4Kx2K的HDMI信號最大距離為40米
l 符合HDCP2.2和HDMI2.0標準
l 支持CEC/IR/RS232透傳
l 支持PoH功能，發射器給接收器供電
l 支持雙向RS232通訊功能
l 支持雙向IR控制功能
l 采用HDBaseT技術
l 采用LED指示器實時顯示工作狀態
技術參數
型號 技術參數 | 發射器 | 接收器 |
音視頻輸入 | ||
輸入 | 1路HDMI信號 | 1路HDBaseT |
輸入連接器 | Type A 19針母連接器(銀白色) | 黑色RJ-45端子 |
音視頻輸出 | ||
輸出 | 1路HDBaseT | 1路HDMI信號 |
輸出連接器 | RJ-45 端子 | Type A 19針母連接器 |
控制 | ||
端口 | 1路IRIN信號 1路IROUT信號 1路RS232控制信號 | 1路IRIN信號 1路IROUT信號 1路RS232控制信號 |
連接器 | 3.5mm微型插座 3.5mm微型插座 3針插拔接線端子 | 3.5mm微型插座 3.5mm微型插座 3針插拔接線端子 |
常規 | ||
支持分辨率 | 1920x1200、1680x1050、1360x768、1280x800、1920x1080、1600x900、1366x768、1280x720、1024x576、1920x1200、1680x1050、1360x768、1280x800、4096x2160@30Hz，3840x2160@30Hz | |
傳輸距離 | 4Kx2K (≤40m),1080p≤70m) | |
頻帶寬 | 10.2Gbps | |
符合標準 | 支持HDMI2.0和HDCP2.2標準 | |
工作溫度 | -10 ~ +40℃ | |
濕度 | 10% ~ 90% | |
外置電源 | 輸入100VAC ~ 240VAC,50/60Hz 輸出24VDC1.25A | |
最大總功耗 | 11W | |
機箱尺寸 | 115mm x 84mm x 16mm （長x寬x高） | 115mm x 84mm x 16mm （長x寬x高） |
產品重量 | 120g | 120g |

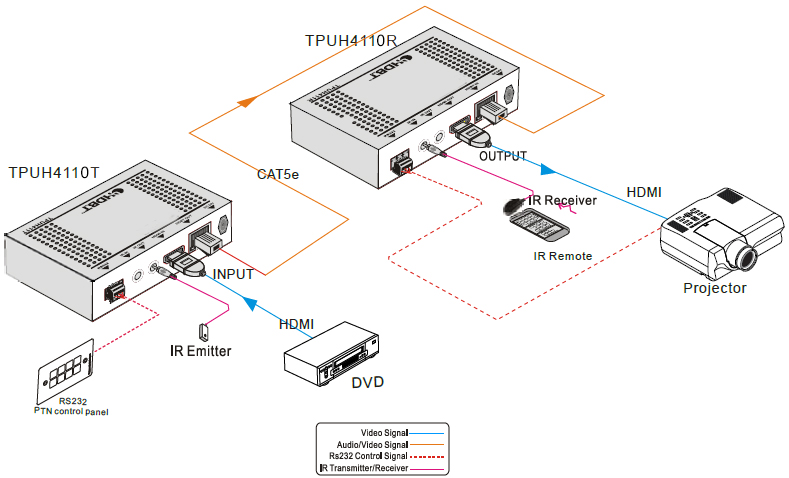

連接示意圖
