MUH44A-N 前面板示圖

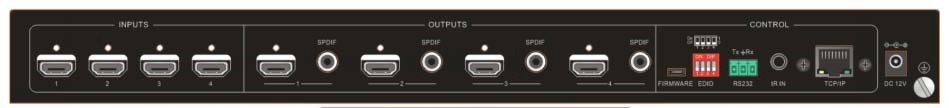

MUH44A-N 后面板示圖
產品介紹
MUH44A-N是一款4K高清HDMI矩陣切換器，由4路HDMI輸入與4路HDMI輸出組成，形成4x4矩陣切換器。每路HDMI輸出分別帶有1路數字同軸音頻輸出。支持HDMI標準，兼容HDCP，支持4Kx2K、1080P 3D分辨率。
智能化EDID管理，內置10種EDID數據。設備控制方式靈活多樣，涵括紅外控制、串口控制、網口控制（選配）、面板按鍵控制，能同時兼容控制，使用更方便。
產品特點
l 高清分辨率：4Kx2K@60Hz，支持1080P 3D，2560×1080
l 輸入支持HDMI2.0標準，向下兼容HDMI1.4、HDMI1.3，兼容HDCP2.2標準，輸出支持HDMI1.4標準，兼容HDCP1.4標準
l 傳輸4Kx2K信號達15米遠距離
l 兩種EDID管理形式：軟件管理（指令實現）、硬件管理（撥碼開關實現）
l 內置10種EDID數據
l 輸入HDCP跟隨，輸出支持HDCP管理：指令控制
l 支持場景保存功能（指令控制）
l USB固件在線升級
l 控制方式多樣：前面板按鍵、IR紅外、RS232串口、TCP/IP網口
l 斷電記憶功能，避免重復性設置
技術規格參數
輸入 | 輸出 | ||
輸入 | 4路HDMI | 輸出 | 4路HDMI 4路SDPIF數字音頻 |
輸入連接器 | Type A19針母頭 | 輸出連接器 | Type A19針母頭RCA 數字同軸音頻座 |
音頻輸入 | HDMI 內嵌音頻 | 音頻輸出 | HDMI內嵌音頻 SPDIF數字同軸音頻 |
標準 | 符合HDMI2.0標準，且向下兼容，兼容 HDCP2.2 | 標準 | 符合HDMI1.4標準，兼容 HDCP1.4 |
常規 | |||
電源 | DC 12V 2A | 功耗（W） | 滿載：13.3; 待機：4.4 |
機箱尺寸 | 36 x 200 x 44 (長 x 寬 x 高，不帶掛耳) | 重量（Kg） | 1.77 |
工作溫度 | 0℃～ 50℃ | 相對濕度 | 10% ～ 90% |
音頻格式 | HDMI 內嵌音頻與 SPDIF 同軸音頻均支持 Dolby Digital、DTS、DTS-HD格式 | ||
支持分辨率 | 最高支持4Kx2K、支持1080P 3D、2560×1080 | ||
傳輸距離 | 4Kx2K≤15米（使用優質線材） | ||
網口協議 | 符合TCP/IP協議 | ||
串口通訊協議 | 波特率：9600、數據位：8、停止位：1、校驗位：無 | ||
支持分辨率
4K | 4096x2160（30/50/60Hz）、3840x2160（24/25/30/50/60Hz） |
21:9 | 2560×1080 |
16:9 | 1920x1080、1080P 3D、1600x900、1366x768、1280x720、1024x576 |
16:10 | 1920x1200、1680x1050、1440x900、1360x768、1280x800 |
4:3 | 1600x1200、1400x1050、1280x1204、1024x768、800x600、640x480 |

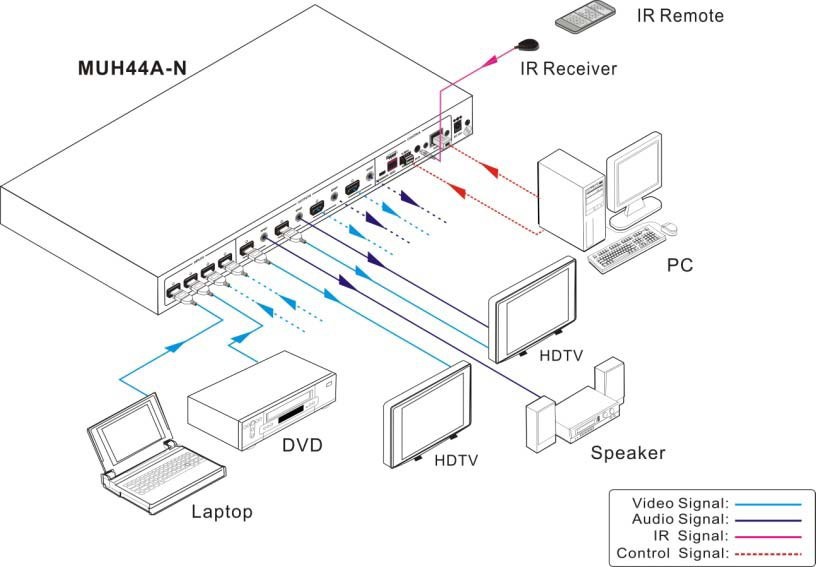

連接示意圖
