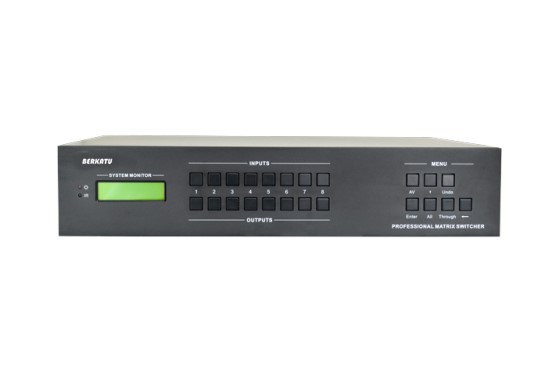

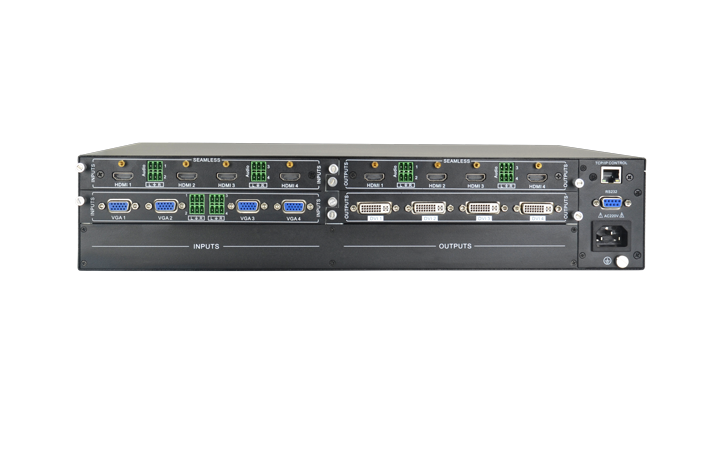

BERKATU柏卡圖 8X8混合插卡音視頻處理器

產品介紹

LMX-8N混合插卡矩陣切換器是一款高性能的音視頻信號專業切換設備，兼容不同信號類型輸入/輸出信號卡，用于多個信號輸入輸出交叉切換，提供獨立的視頻信號和音頻平衡/非平衡輸入、輸出端子，每路視頻信號、音頻信號、音視頻信號單獨傳輸、單獨切換，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。可以任意搭配各類無縫信號卡包括：（DVI/HDMI/SDI/VGA/C-VIDEO）、4Kx2K信號卡（HDMI/HDBT遠傳/光纖OPTICAL）等，結合不同信號卡功能可以解決綜合視聽的問題。

本產品主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場合。本產品帶有斷電現場保護、音視頻同步或單獨切換等功能，并具備RS232通訊接口和 TCP/IP控制，可以方便與外接控制鍵盤、個人電腦、遙控系統或各種遠端控制設備配合使用。

產品特點

l  矩陣箱體需可配置輸入/輸出信號卡的模塊化矩陣主機，最大可支持8x8路的音視頻信號切換卡接口，支持熱插拔；

l  采用FPGA架構，內部自建核心運算機制，無內嵌操作系統；

l  總線交換技術，每路信號采用單獨與用通道進行傳輸，保證所有信號圖像的實時顯示；

l  倍頻倍線技術，對圖像信號進行倍線縮放、倍頻增強顯示；

l  每張板卡含有4路信號接口，支持CVBS、YPbPr、VGA、DVI、HDMI、3G/HD/SD-SDI等信號無縫任意輸入輸出切換傳輸，兼容HDCP，支持內置EDID管理和手動EDID學習功能；

l  支持36種分辨率，靈活設置，配合不同的輸入輸出設備提供最大兼容性；

l  支持OSD自定義字符疊加畫面顯示功能，可以對任意輸入通道在左上、左下、右上、右下等位置疊加顯示自定義中文內容，可設置疊加透明度；

l  主機支持HDMI 1.4a標準，可通過跟換板卡實現4K、3D信號輸入輸出；

l  支持當前設備輸入輸出通道狀態查詢功能；

l  支持20個場景保存和調用功能，支持群切功能；

l  控制方式需支持前面板觸控按鍵、遙控器、RS-232串行通訊、LAN網絡控制等多種控制方式，支持本地和遠端（中控&軟件）控制方式，支持前面板鎖定功能；

l  矩陣主機及信號板卡滿足長時間無故障滿負荷連續工作，支持7*24小時不斷電運行；

產品規格參數

信號卡分類

根據不同場合及不同用戶的需求，支持多類型信號卡，分為輸入信號卡與輸出信號卡。

混合矩陣輸入信號卡：

混合矩陣輸出信號卡：

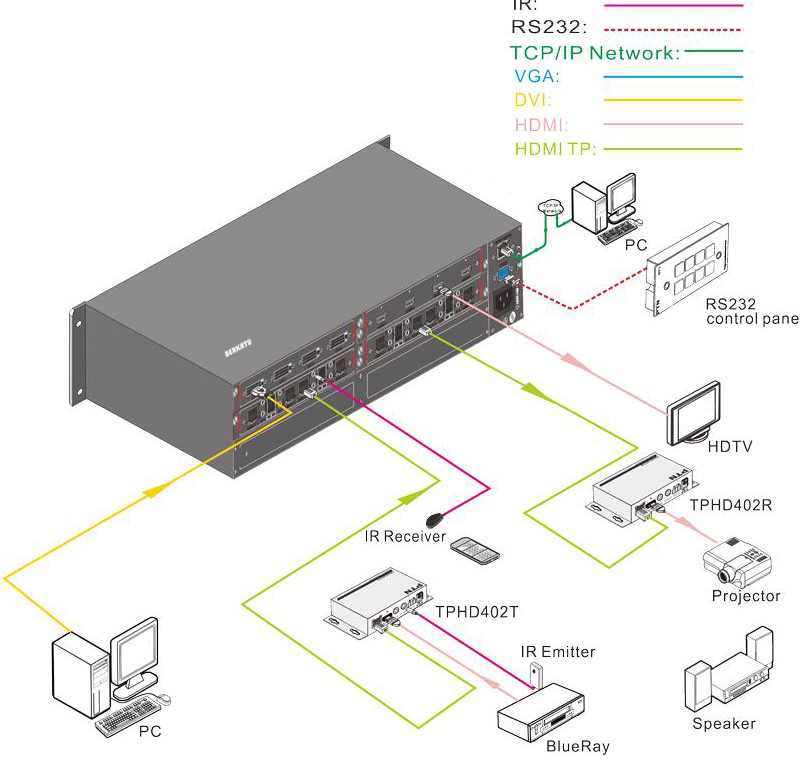

系統聯接圖：
