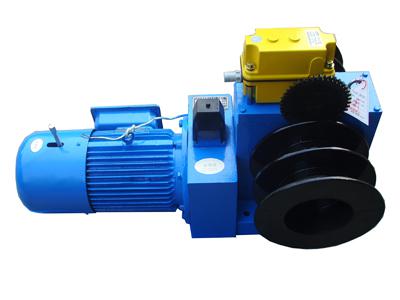

舞臺電動吊桿機

1 、功能

用于吊掛舞臺幕景、幕布、燈光、寬銀幕架等。用電驅動可快速置景、換景、配合演出。該機具有上下限位、定點定位功能。

2 、主要附件

WDJ-100 或 WDJ-120 蝸輪蝸桿減速機

YL100-4-2.2kw Y112-6-(2.2-3kw) 交流電機

ZD 1 22- 4-1.5kw 380V/50Hz 交流錐形制動電機

ZD 1 3.0/ 4/4.5kw 380V/50Hz 交流錐形制動電機

ZF 1- 7.0- 380V/ 50Hz 交流制動器

3 、附件：Φ 150 雙滑輪 2 只 4 、技術參數：

* 蝸桿模數： 4-5

* 蝸桿頭數( K )： 1

* 蝸輪齒數： 40-50

* 比速( i )： 1:40- 1:50

* 配套電機( kw )： 1.5/2.2/3/4.5

* 繩輪速度( m/s )： 0.4 、 0.35/0.4

* 載重量( kg )： 400/800

* 本機重量( kg )： 105/120/130/45
